Tutoriel : montage de l'aire de chasse 20x20

Bienvenue dans le tutoriel de montage des aires de chasse 20x20. Le montage est identique pour les aires de chasse décorées ou non, avec une hauteur intérieure de 45mm ou 95mm.

1. Préparation

Installez-vous à une table dégagée, prévoyez un temps au calme pour monter le kit. Si vous êtes bloqués, n'hésitez pas à nous contacter, nous sommes là pour vous aider !

2. Vue globale

Votre kit doit normalement contenir l'ensemble des ces éléments

3. Films de protection

Première étape, retirez les films de protection des pièces en plexi. S'il reste une opacité quand vous observez à travers les pièces, c'est qu'il reste un ou plusieurs films de protection. Pour retirer ces derniers, utilisez vos ongles ou une baguette en bois, mais surtout pas d'outil en métal, au risque de griffer le plexi.

4. Aire de chasse

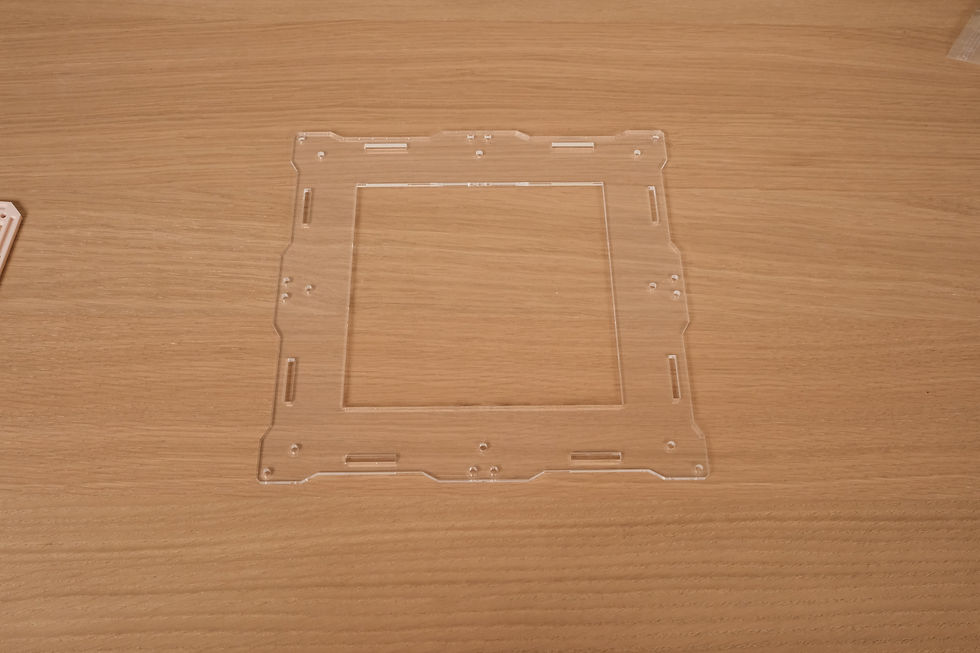

   Placez le plafond périphérique devant vous

Placez la "goulotte" sur le plafond périphérique en plexi. Les encoches rectangulaires doivent être alignées :

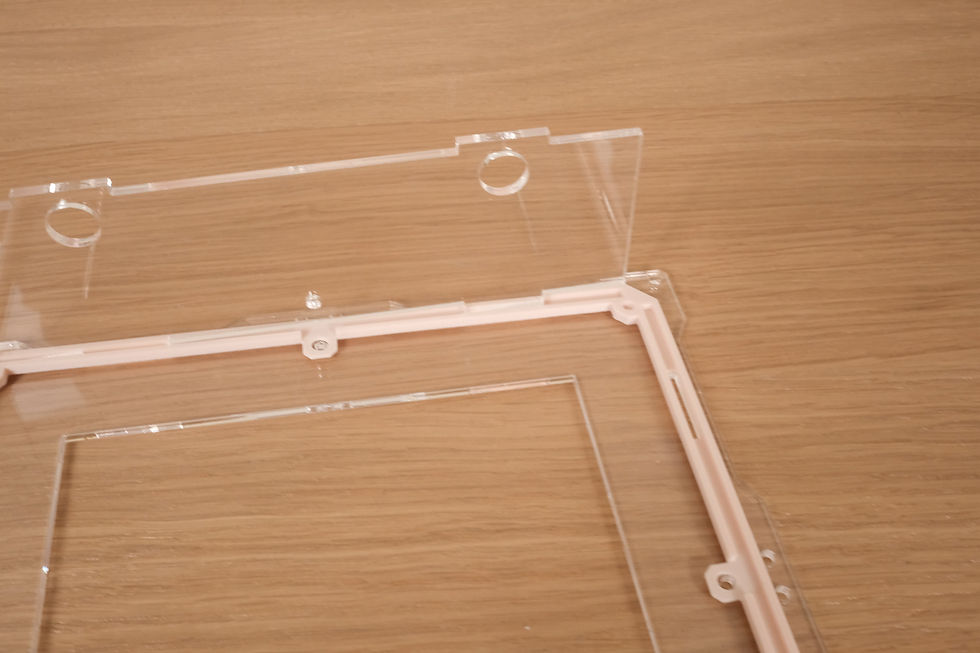

Enfoncez ensuite les flancs dans les encoches rectangulaires. Notez bien que les grands trous doivent être orientés vers le haut, comme sur la photo. En option, dans le kit, vous trouverez un flanc sans trous de connexion pour remplacer un flanc avec trous. Assemblez doucement les pièces :

Munissez-vous des 4 coins avec un insert fileté :

Faites glisser les coins entre les flancs de l'aire de chasse.

Idem pour les autres coins :

Retournez le tout délicatement, et présentez votre montage comme ci-dessous :

Prenez 4 vis de 14mm, ainsi que 4 rondelles :

Enfilez chaque vis dans une rondelle, puis placez-les dans chaque coin, dans les piliers de coin :

Vissez les vis sans les serrer jusqu'au bout :

5. Plancher de l'aire de chasse

Retournez à nouveau l'ensemble du montage :

Prenez le plancher décoré (ou non décoré) :

Retournez le plancher, et placez celui-ci dans l'aire de chasse. Il doit être entouré des flancs de plexi, et contre les piliers de coin :

Prenez ensuite le 2e plancher, et placez le tout autour des flancs de l'aire de chasse. Soyez délicat, vous devriez avoir une petite résistance.

Côté par côté, coin par coin, enfoncez doucement le plancher dans le reste de l'aire de chasse :

Placez ensuite 4 vis 14mm dans chaque coin (pas besoin de rondelles). Vissez-les bien jusqu'au bout, elles serviront à plaquer les piliers contre les 2 planchers de aires de chasse.

Il ne doit pas y avoir de jour entre les piliers et les planchers. Les trous de flancs doivent affleurer le plancher intérieur de l'aire de chasse. Si ce n'est pas le cas, démontez les 2 planchers et recommencez l'opération.

6. Fixation du couvercle

Retournez l'aire de chasse :

Munissez-vous de 8 vis 8mm, 8 rondelles et les 4 pièces comportant des inserts :

Enfilez les rondelles sur les vis, et vissez ces pièces à inserts au couvercle de l'aire de chasse. Ne serrez pas encore totalement :

Vissez les pièces à inserts sur les flancs. Ne serrez pas encore jusqu'au bout :

Enfin, serrez toutes les vis correctement. Inutile de serrer trop fort, au risque de déformer ou de casser des éléments du kit.

7. Les pieds anti-vibration

Munissez-vous alors de 4 vis 20mm et de 4 pieds anti-vibrations :

Aux 4 coins, vissez les pieds anti-vibrations :

8. Couvercle aéré

Saisissez-vous du couvercle aéré en plexi, du pourtour du couvercle, 4 vis 8mm, 1 vis 14mm, une entretoise et 5 écrous :

Enfilez les vis 14mm dans l'entretoise, puis vissez les 4 visses à l'aide des écrous :

Faites de même avec la vis centrale qui formera le point culminant du couvercle pour faciliter l'ouverture de votre future aire de chasse.

9. Bouchons

Enfoncez les bouchons dans les trous 12mm de chaque flanc :

10. Anti-évasion

Nous recommandons vivement d'utiliser de l'huile d'olive comme anti-évasion, en plus du couvercle aéré. Pour cela, étaler une fine couche d'huile d'olive sur le plafond périphérique inférieur. Inutile d'en mettre des tonnes, une fine couche suffit.

Fin du montage

Disposez le couvercle aéré au-dessus du couvercle périphérique : votre aire de chasse est terminée et prête à l'emploi ! Bravo !
